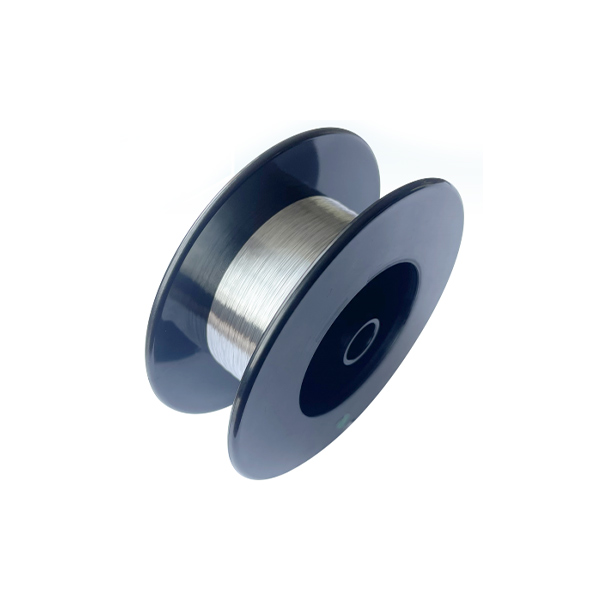

键合铝丝
铝线键合的特性及优势
1、铝线键合比金线键合的耗材成本有大幅度降低。
2、铝线对焊接金属表面要求低，氧化或电镀均可焊接。
3、焊接时间短，不需任何助焊剂、气体、焊料。
4、铝线线径粗可承受大电流，广泛应用于功率器件。
键合铝丝型号
|
型号 |
主成分 |
杂质含量 |
杂质总含量 |
|||
|
Type |
Main content |
Impurity component |
Impurity total content |
|||
|
|
Al/% |
Fe /% |
Cu/% |
Si/% |
Zn/ % |
|
|
Al-KD1 |
99.999 |
＜0.0003 |
＜0.0003 |
＜0.0005 |
＜0.0002 |
≤0.001 |
|
Al-KD2 |
99.99 |
＜0.003 |
＜0.003 |
＜0.004 |
＜0.002 |
≤0.01 |
应用领域
 |

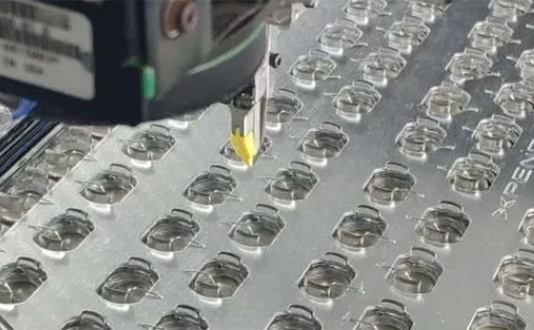

电池组生产用的应用 铝带键合技术在电池组生产用的应用，除了电芯与汇流排的连接外，还可用于CCS集成母排采样连接。 |
 |
|

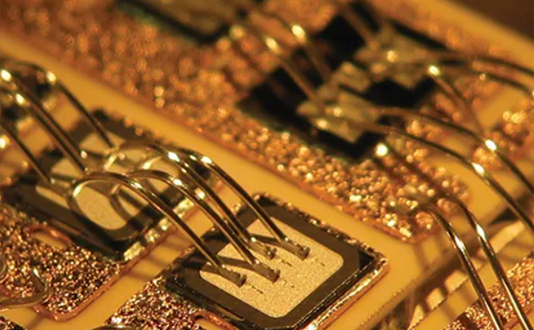

IGBT封装 IGBT芯片与芯片的电极端子间，IGBT芯片电极端子与二极管芯片间，芯片电极端子与绝缘衬板间一般通过引线键合技术进行电气连接。 |
 |
其他微电子封装领域 键合铝带还广泛应用于其他电子封装领域，如传感器封装、功率器件封装等。 |

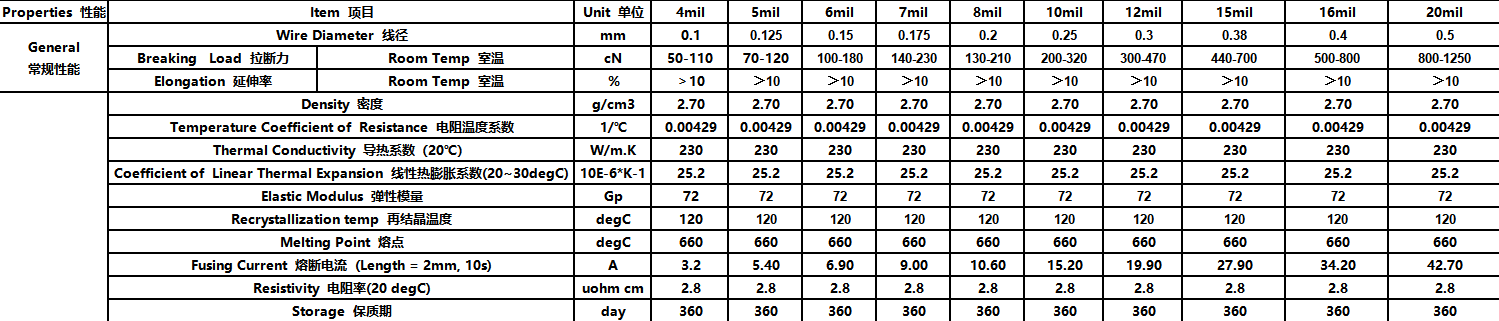

键合铝丝物理性能
键合铝丝力学性能
|
直径Diameter(mm) |
延伸率EL（％） |
拉断力BL（gf） |
|
0.100 |
＞10 |
50-110 |
|
0.125 |
＞10 |
70-120 |
|
0.150 |
＞10 |
100-180 |
|
0.175 |
＞10 |
140-230 |
|
0.200 |
＞10 |
130-210 |
|
0.250 |
＞10 |
200-320 |
|
0.300 |
＞10 |
300-470 |
|
0.350 |
＞10 |
350-450 |
|
0.380 |
＞10 |
440-700 |
|
0.400 |
＞10 |
500-800 |
|
0.450 |
＞10 |
550-1000 |
|
0.500 |
＞10 |
800-1250 |
机械强度及耐磨性评估
|
机械强度 键合铝丝具有较高的抗拉强度和延伸率，能够承受较大的机械应力和变形。 |
耐磨性 产品在长期使用过程中表现出良好的耐磨性，表面不易磨损，保持良好的连接。 |
弯曲性能 键合铝丝易于弯曲和成型，方便在狭小空间内进行安装和布线。 |
耐腐蚀性能
 |
耐氧化性 键合铝丝表面致密的抗氧化膜，有效防止进一步氧化和腐蚀。
耐化学腐蚀 产品能够抵抗酸、碱、盐等化学物质的腐蚀，保持稳定的性能。
耐环境腐蚀 在各种恶劣环境条件下，如高温、高湿、盐雾等，我司键合铝丝均表现出良好的耐腐蚀优势。 |
